Ray Fine Full Closed JPT MOPA M7 20W 80W 100W 150W 200W Galvo Fiber Laser Marquage Gravure Machine De Découpe Avec Mise Au Point Automatique Et Système De Positionnement De La Caméra Cyclope

La machine de marquage laser en fibre est le système de marquage laser de nouvelle génération développé avec une technique laser avancée. Il adopte le laser en fibre pour sortir du laser et atteint la fonction de marquage après un système de miroir ioscillant à balayage à grande vitesse. Il a une efficacité de transfert photoélectrique plus élevée. Cette machine adopte le refroidissement de l'air et toute la machine est petite. Le faisceau de sortie est qualifié, haute fiabilité.
État de disponibilité:
Quantité:
  • RF-F-20W, RF-F-80W, RF-F-100W, RF-F-150W, RF-F-200W
  • RAYFINE TECH
  • 845611

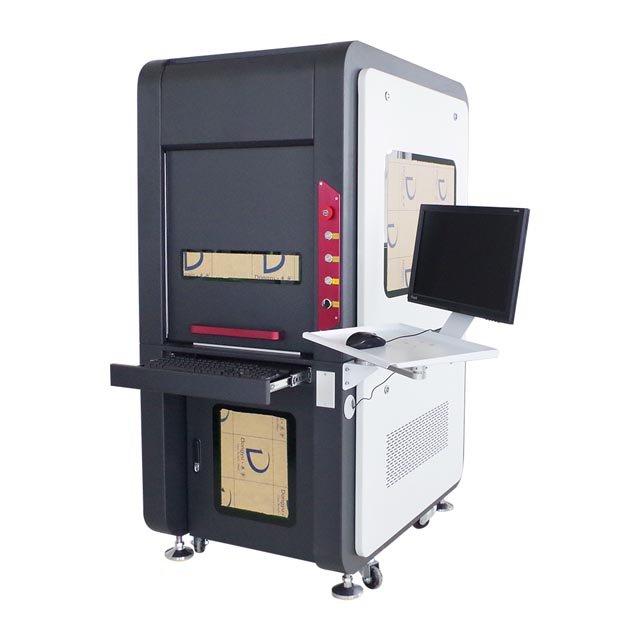

Ray Fine JPT MOPA M7 20W 80W 100W 150W 200W Machine de coupe de gravure de marquage laser Galvo Fibre

640 x640 03

Conception spéciale

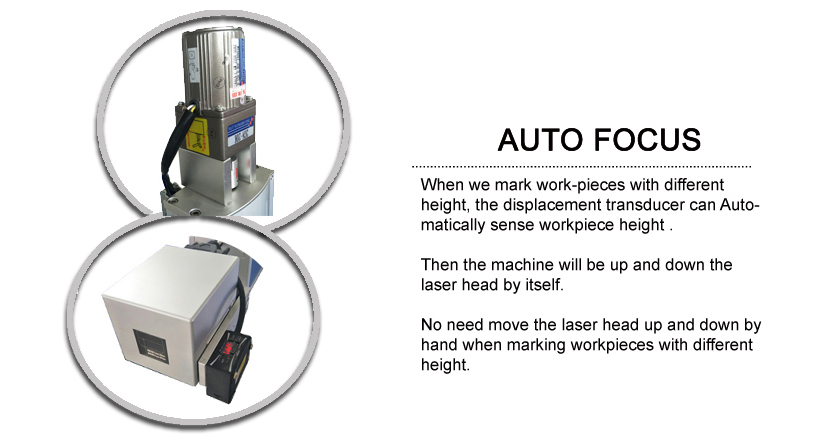

1.Auto Focus :

Lorsque nous marquons des ouvriers avec une hauteur différente, le transducteur de déplacement peut automatiquement détecter la hauteur de la pièce.

Ensuite, la machine sera de haut en bas de la tête laser par elle-même.

Pas besoin de déplacer la tête laser de haut en bas à la main lors du marquage des pièces avec une hauteur différente.

8 自动 对 焦系

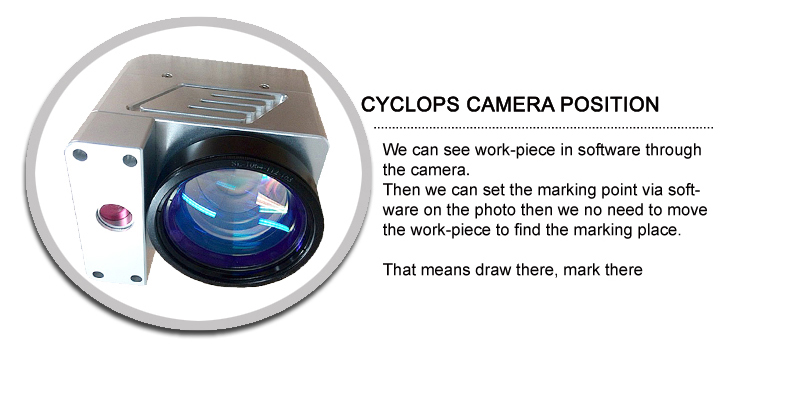

2.Cyclops Système de position de la caméra:

Nous pouvons voir la pièce de travail dans les logiciels via la caméra.

Ensuite, nous pouvons définir le point de marquage via un logiciel sur la photo, alors nous n'avons pas besoin de déplacer la pièce de travail pour trouver le lieu de marquage.

Cela signifie dessiner là-bas, Mark là-bas



6 相机 定位 系统



>>> Cette machine a adopté JPT M7 20W 80W 100W 150W 200W Source laser de fibre MOPA.

JPT M7 Série High Power Pulsed Fibre Laser Utilisez la configuration de l'amplificateur de puissance d'oscillateur (MOPA) Master of Oscillateur et montrent d'excellentes performances laser ainsi que le niveau élevé de contrôlabilité de mise en forme d'impulsions temporelles. Par rapport à la technologie de commutation Q, la fréquence de répétition des impulsions (PRF) et la largeur d'impulsion peuvent être contrôlées indépendamment dans la configuration de MOPA, en ajustant une combinaison différente des paramètres ci-dessus, la puissance de crête du laser peut être bien entretenue. Et activer le laser JPT adapté à plus de processus matériels que Q-Switch Limited. La puissance de sortie plus élevée rend ses avantages en particulier dans les applications de marquage de vitesse HIGN.


>> Avantages de la série M7

En plus des avantages de la série M6 +, M7 a les avantages de la première impulsion disponible, un ajustement de largeur d'impulsion plus large et une réponse plus rapide.

Une source laser idéale pour l'usinage de précision et d'autres applications.

La fonction de contrôle interne de la source laser-GUI, peut verrouiller la puissance laser de sortie, non interférée par des conditions externes.



>> application.

Largeur d'impulsion réglable 5-500ns, fréquence plus large 1-4000 kHz. Énergie d'impulsion élevée 1,5MJ. Peut utiliser sur:

+ Coupe de métaux minces, soudage.

+ Derusting laser.

+ traitement de la surface métallique, revêtement de pelage.

+ Sribing, forage.

+ Traitement de surface.

+ Applications de l'industrie semi-conducteurs et électroniques.

+ Marquage des couleurs sur l'acier inoxydable

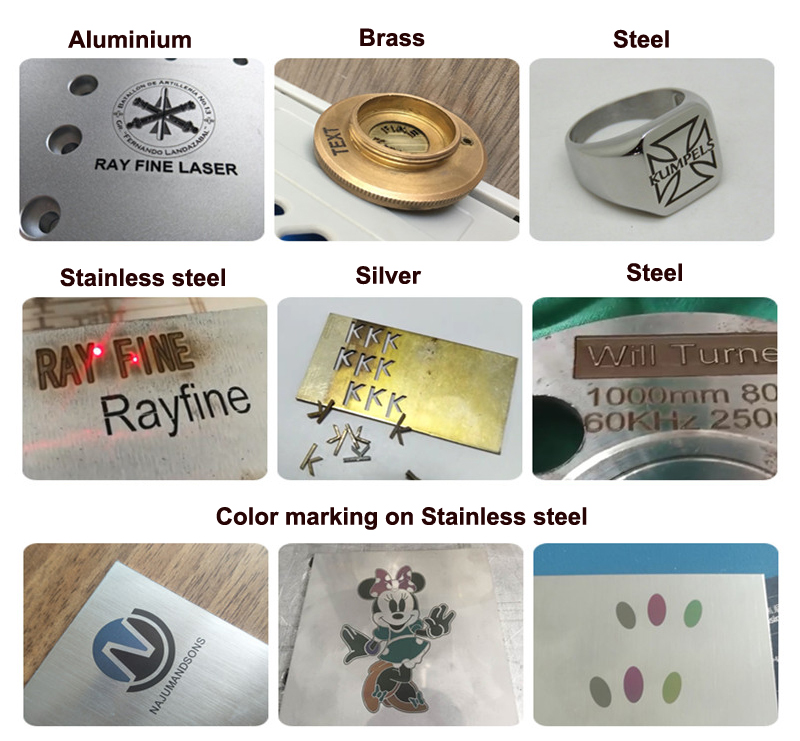

Échantillons de marquage de deeop en métal, de coupe de feuille en métaux minces et de marquage de couleur en acier inoxydable  htb1rv11xkp2gk0jszpx761cqpxa2.png__ 看 图 王 王 .web_ 副 本LM1 60W 100W 120W 深雕 和 切割 和 不锈 钢 打彩 有 文字 标注

Conception spéciale de cette machine laser en fibre

- personnalisé  Style entièrement fermé, plus sûr

- Augmenter la hauteur de l'axe z , 300 * 300 mm la zone de travail est Disponible et également une fixation rotative peut être installée.

- personnaliser grand Windows à clairement voir la machine les conditions de travail

- Auto Focus, qui est plus facile à trouver, gagner du temps.


Caractéristiques

1. Laser JPT MOPA avec durée d'impulsion réglable avec la meilleure qualité de faisceau laser

2 .Petit Taille, une unité structure et convivial opération.

3 et 3 Doubles points rouges plus faciles à se concentrer.

4. sans maintien et 100 000 heures de durée de vie.

5 Pièces électriques de qualité.

6. Tête de scan GalVotech de meilleure qualité.

7. Programme de contrôle EZCAD authentique compatible avec Win7 / Win8 / Win10

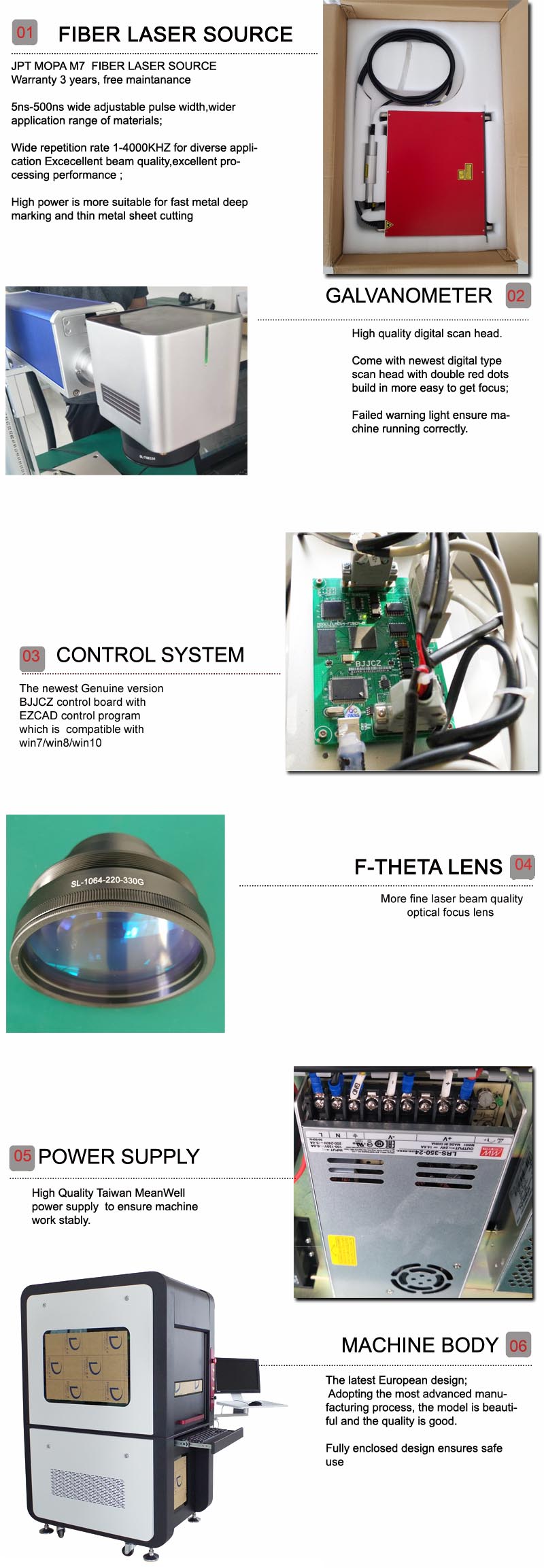

Parties de qualité de cette machine de marquage laser Galvo Fibre

机器 配件 模板 黑白 封闭式 新款 副本 M7 20 200W


1.JPT MOPA M7 Laser en fibre

Garantie 3 ans, maintenance gratuite

Largeur d'impulsion réglable de 5 ns-500ns de large, plus large plage d'applications de matériaux;

Taux de répétition large 1 à 4000 kHz pour diverses applications Excecellent Beam Quality, excellentes performances de traitement;

La puissance élevée est plus adaptée au marquage profond en métal rapide et à la coupe de tôles en métaux minces

2Tête de scan numérique de haute qualité

Venez avec la nouvelle tête de numérisation de type numérique avec des points rouges doubles construire plus facile à obtenir;

Un avertissement défaillant assurez-vous que la machine fonctionne correctement.

3. contrôleur

La dernière version authentique Board de contrôle BJJCZ avec programme de contrôle EZCAD qui est compatible avec win7 / win8 / win10

4.Focus lentille

Lentille F-Theta de haute qualité pour le laser Galvo Fibre

Plus de qualité du faisceau laser et de haute précision

5. Power Alimentation

Alimentation électrique de haute qualité Taiwan Meanwell pour garantir le travail de la machine de manière stable.

6. Corps de Machine

Le dernier design européen;

 Adoptant le processus de fabrication le plus avancé, le modèle est magnifique et la qualité est bonne.

La conception entièrement fermée garantit une utilisation sûre



Modèle

RF-F-20W

RF-F-80W

RF-F-100W

RF-F-150W

RF-F-200W

Source laser en fibre

Marque JPT

YDFLP-C-20-M7-S

Ydflp-80w-m7-l1-r

Ydflp-100w-m7 + -l1-r

Ydflp-150W-m7-L1

Ydflp-200W-M7-L1

Pouvoir production

> 20

> 80W

> 100W

> 150W

> 200W

Longueur de câble de livraison

2m

3m

Qualité du faisceau M2

<1,3

<1,8

Énergie d'impulsion maximale

0,8MJ

1,5 MJ

Principale planche et contrôler Logiciel

Authentique ezcad (bjjcz) qui prend en charge XP Win7 / 8/10 32 et 64bits

Longueur d'onde

1064nm

Vitesse de positionnement maximum

8000 mm / s

Marquage Région

70 × 70  mm,110 × 110  mm,150 × 150  mm,175 × 175  mm,200 × 200  mm,300 × 300 mm  (optionnel)

Min. Personnage Taille

0,2 mm

Plage de fréquences complètes (kHz)

25 ~ 4000 kHz

53 ~ 4000 kHz

66 ~ 4000 kHz

120 ~ 4000KHz

150 ~ 4000 kHz

Plage réglable en fréquence

1 ~ 4000 kHz

Durée de pouls

2 ~ 350ns

2~ 500ns

Diamètre du faisceau

7  ±0.5

6 ± 0,5 mm

Fournir Tension

CA 110 / 220V ± 10%, 50 / 60Hz

Protection contre la réflexion

oui

Polarisation

Aléatoire

Style de câble d'alimentation

Selon votre demande (norme asiatique / européenne / américaine)

Se concentrer

Double positionnement des points rouges

Refroidissement

Refroidissement de l'air

Température de fonctionnement

0 ~ 40 ℃

Dimension de package

90 * 77 * 106cm

Poids brut

130kgs

Certificat FDA / CE

A approuvé


>> pièces facultatives

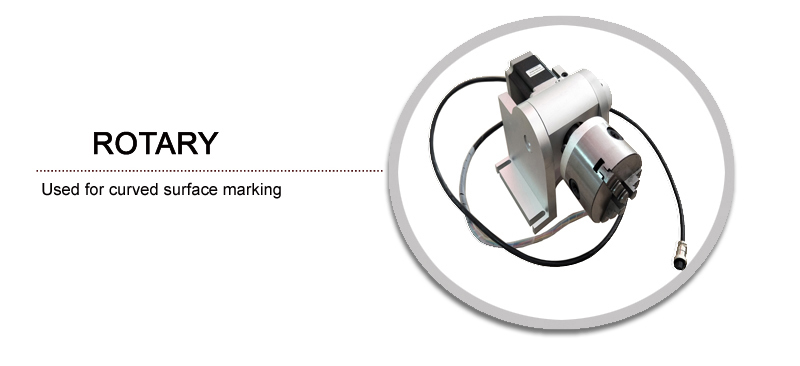

Attachement rotatif:   Utilisé pour le marquage de surface incurvé.

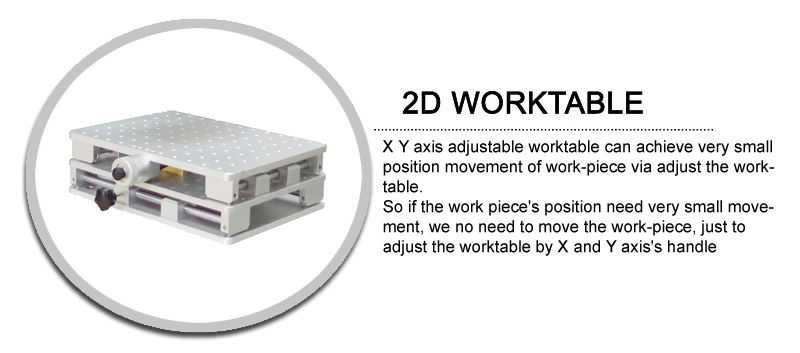

Toute de travail 2D:X a axe réglable La table de travail peut réaliser un mouvement de très petite position de la pièce via ajuster la table de travail. Donc, si la pièce de travail est La position a besoin de très petits mouvements, nous n'avons pas besoin de déplacer la pièce de travail, juste pour ajuster la table de travail par la poignée de X et Y de l'axe.

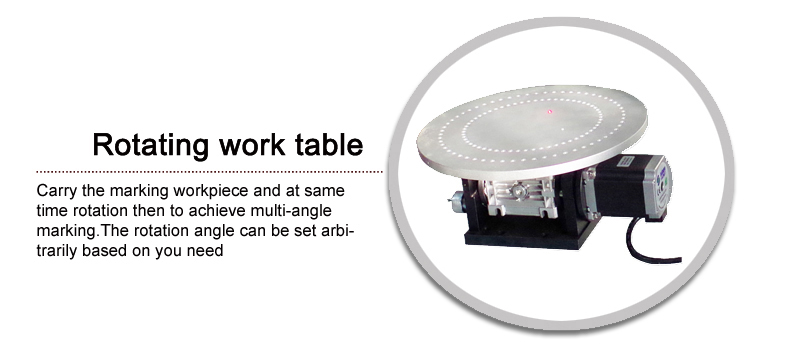

Tard de travail rotatif:

Emportez la pièce de marquage et en même temps, la rotation pour atteindre le marquage multi-angle. L'angle de rotation peut être réglé arbitrairement en fonction de votre part.

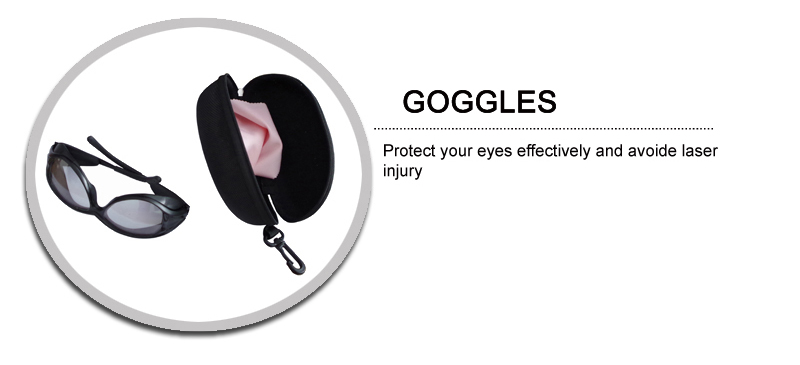

Des lunettes de protection:Absorbe efficacement les vagues de lumière laser et protège les yeux.

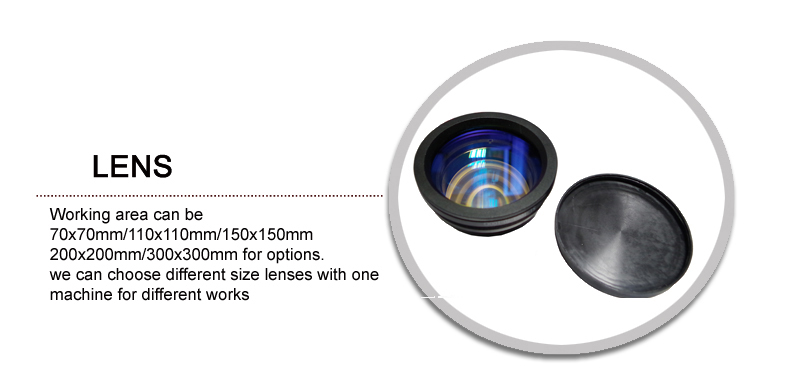

Lentille:la zone de travail peut être de 70x70 mm / 110x110 mm / 150x150 mm 200x200mm / 300x300 mm pour les options.

Nous pouvons choisir différentes objectifs de taille avec une machine pour différentes œuvres

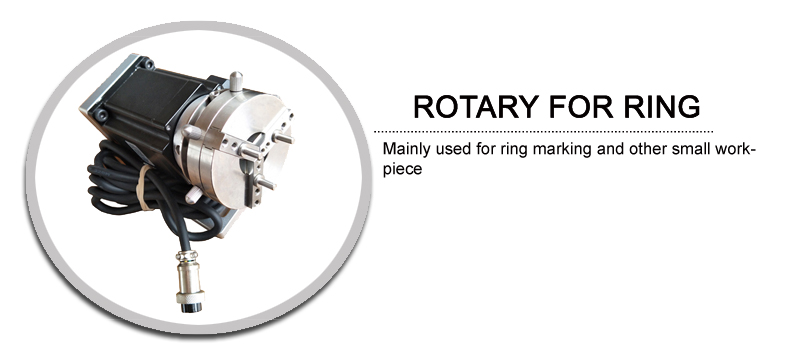

Rotary à droite:Principalement USD pour le marquage de l'anneau et l'autre petite pièce.

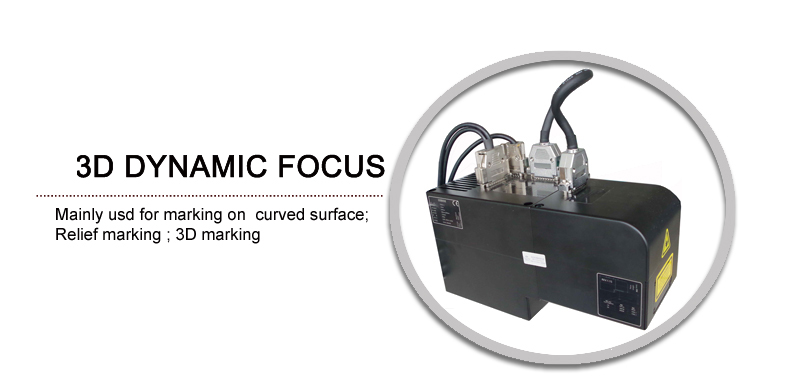

Focus dynamique 3D:  Principalement USD pour marquer Surface courbe directement sans aide à fixation rotative;  marquage en relief en métal; Marquage 3D, marquage profond.

1 滚轴

2 2d 工作 平台3 旋转 平台4 护目镜5 聚焦镜

打 戒指 滚轴 210 3d 动态 聚焦
