RF-F-20W, RF-F-30W, RF-F-60W
RAYFINE TECH

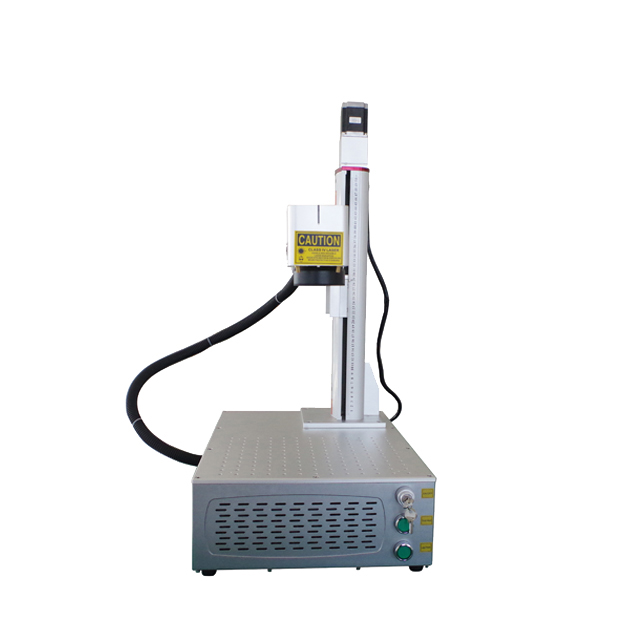

JPT LP 20W 30W 60W Compact portable Machine de marquage laser en fibre avec axe z motorisé
Les lasers à fibres pulsés JPT LP utilisent la configuration de l'amplificateur de puissance d'oscillateur maître (MOPA) et présentent d'excellentes performances laser ainsi que le niveau élevé de contrôlabilité temporelle de mise en forme des impulsions. Par rapport à la technologie de commutation Q, le laser de fibres de série LP est plus flexible, soutenant une gamme plus large de réglage de la fréquence et un contrôle précis plus élevé. Par rapport au laser de fibre de la série JPT M, la configuration de MOPA adopte la compensation d'impulsions, ce qui permet une déformation minimale d'impulsions, rend ainsi la puissance de pic du laser de fibre plus haut.
JPT LP Source laser en fibre Avantages de l'application:
- Marquage du clavier en silicone
- Gravure profonde en métal
- Gravure de marquage de traitement de la surface métallique
- Traitement de lignes à haute fréquence
Échantillons:
JPT LP 20W 30W 60W Compact portable Machine de marquage laser en fibre avec axe z motorisé
Les lasers à fibres pulsés JPT LP utilisent la configuration de l'amplificateur de puissance d'oscillateur maître (MOPA) et présentent d'excellentes performances laser ainsi que le niveau élevé de contrôlabilité temporelle de mise en forme des impulsions. Par rapport à la technologie de commutation Q, le laser de fibres de série LP est plus flexible, soutenant une gamme plus large de réglage de la fréquence et un contrôle précis plus élevé. Par rapport au laser de fibre de la série JPT M, la configuration de MOPA adopte la compensation d'impulsions, ce qui permet une déformation minimale d'impulsions, rend ainsi la puissance de pic du laser de fibre plus haut.
JPT LP Source laser en fibre Avantages de l'application:
- Marquage du clavier en silicone
- Gravure profonde en métal
- Gravure de marquage de traitement de la surface métallique
- Traitement de lignes à haute fréquence
Échantillons:
Caractéristiques:
1. laser JPT LP MOPA avec durée d'impulsion réglable avec la meilleure qualité de faisceau laser
2. Taille Small, une structure d'unité et un fonctionnement convivial.
3. Dots rouges doubles et axe z motorisé plus facile à se concentrer.
4. sans entretien et 100 000 heures de longue durée avec une garantie de 3 ans
5. Pièces électriques de qualité.
6. Tête de scan numérique de meilleure qualité.
7. Programme de contrôle EZCAD authentique compatible avec Win7 / Win8 / Win10
Caractéristiques:
1. laser JPT LP MOPA avec durée d'impulsion réglable avec la meilleure qualité de faisceau laser
2. Taille Small, une structure d'unité et un fonctionnement convivial.
3. Dots rouges doubles et axe z motorisé plus facile à se concentrer.
4. sans entretien et 100 000 heures de longue durée avec une garantie de 3 ans
5. Pièces électriques de qualité.
6. Tête de scan numérique de meilleure qualité.
7. Programme de contrôle EZCAD authentique compatible avec Win7 / Win8 / Win10
Modèle | Rf-f-20W | Rf-f-30W | RF-F-30W | RF-F-60W |
Source laser en fibre (Marque JPT) | Ydflp-20-lp1 + -s | Ydflp-30-lp1 + -s | Ydflp-30w-lp1 + -l1 | Ydflp-60w-lp1 + -l1 |
Puissance de sortie | > 20W | > 30W | > 30W | > 60W |
Qualité du faisceau laser M2 | <1,3 | <1,3 | <1,8 | <1,8 |
Énergie à impulsion unique maximale | 0,8MJ | 0,8MJ | 1,2 mj | 1,2 mj |
Poup de plein airR FréquencePortée | 25 ~ 400 kHz | 37 ~ 400khz | 25 ~ 400 kHz | 50 ~ 400khz |
Plage réglable en fréquence | 1-400 kHz | 1-400 kHz | 1-400 kHz | 1-400 kHz |
Durée de pouls | 200 ns | 200 ns | 200 ns | 200 ns |
Longueur d'onde centrale | 1064nm | |||
Type de refroidissement | Refroidissement de l'air | |||
Zone de marquage | 110 *110 mm(optionnel) | |||
Comment se concentrer | Dots rouges doubles | |||
Une fois de la profondeur de marquage | 0,03-0,08 mm | |||
Vitesse de marquage | 8000mMme | |||
Répéter la précision | <20μradin | |||
Min. Largeur linéaire | 0,01 mm | |||
Min. Taille de caractère | 0,2 mm | |||
Tension d'alimentation | AC220 / 110V ± 10% 50 / 60Hz | |||
Programme de contrôle | Véritable ez-cad(Bjjcz)Système de contrôle Compatible avec win7 / 8/10 | |||
Température de fonctionnement | 0 ~ 40 ℃ |
Modèle | Rf-f-20W | Rf-f-30W | RF-F-30W | RF-F-60W |
Source laser en fibre (Marque JPT) | Ydflp-20-lp1 + -s | Ydflp-30-lp1 + -s | Ydflp-30w-lp1 + -l1 | Ydflp-60w-lp1 + -l1 |
Puissance de sortie | > 20W | > 30W | > 30W | > 60W |
Qualité du faisceau laser M2 | <1,3 | <1,3 | <1,8 | <1,8 |
Énergie à impulsion unique maximale | 0,8MJ | 0,8MJ | 1,2 mj | 1,2 mj |
Poup de plein airR FréquencePortée | 25 ~ 400 kHz | 37 ~ 400khz | 25 ~ 400 kHz | 50 ~ 400khz |
Plage réglable en fréquence | 1-400 kHz | 1-400 kHz | 1-400 kHz | 1-400 kHz |
Durée de pouls | 200 ns | 200 ns | 200 ns | 200 ns |
Longueur d'onde centrale | 1064nm | |||
Type de refroidissement | Refroidissement de l'air | |||
Zone de marquage | 110 *110 mm(optionnel) | |||
Comment se concentrer | Dots rouges doubles | |||
Une fois de la profondeur de marquage | 0,03-0,08 mm | |||
Vitesse de marquage | 8000mMme | |||
Répéter la précision | <20μradin | |||
Min. Largeur linéaire | 0,01 mm | |||
Min. Taille de caractère | 0,2 mm | |||
Tension d'alimentation | AC220 / 110V ± 10% 50 / 60Hz | |||
Programme de contrôle | Véritable ez-cad(Bjjcz)Système de contrôle Compatible avec win7 / 8/10 | |||
Température de fonctionnement | 0 ~ 40 ℃ |

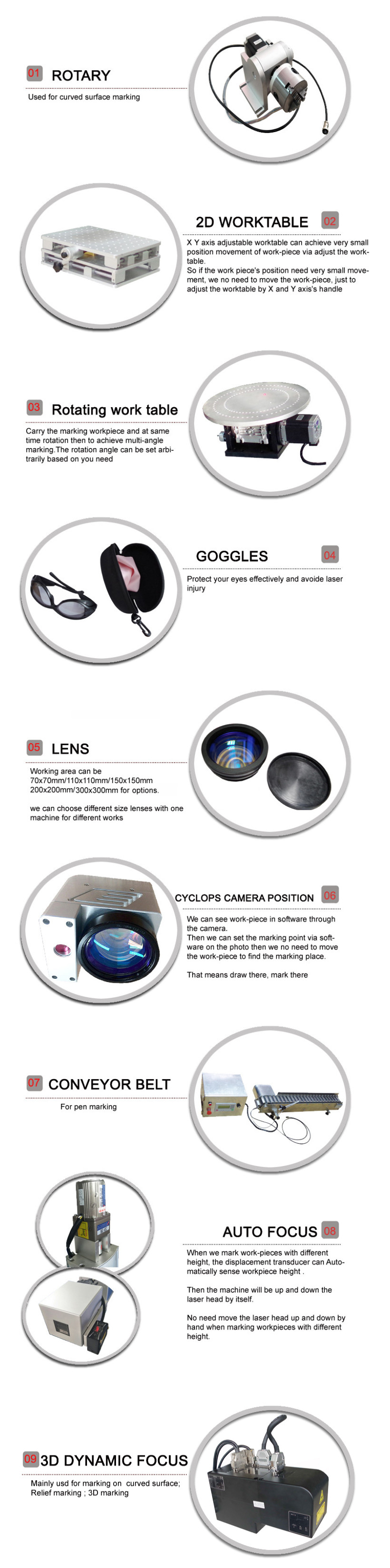

1. Conseils rotatifs: Utilisé pour le marquage de surface incurvé
2. Tutelle 2D:
X Y Axe de travail réglable de l'axe peut réaliser un mouvement de très petite position de la pièce via ajuster la table de travail.
Donc, si la position de la pièce de travail a besoin de très petits mouvements, nous n'avons pas besoin de déplacer la pièce de travail, juste pour ajuster le
Tardage par la poignée de l'axe X et Y
3 et 3Tard de travail rotatif:Transporter la pièce de marquage et en même temps rotation pour atteindre le marquage multi-angle. L'angle de rotation peut être défini arbitrairement en fonction de votre besoin
4.Goggles:Protégez vos yeux
5.lens:Les soins de travail peuvent être de 70x70 mm / 110x110 mm / 150x150 mm / 200x200mm / 300x300 mm pour l'option.
Nous pouvons choisir différentes objectifs de taille dans une seule machine pour différentes œuvres.
6. Cyclops Position de la caméra:
Nous pouvons voir la pièce de travail dans les logiciels via la caméra.
Ensuite, nous pouvons définir le point de marquage via un logiciel sur la photo, alors nous n'avons pas besoin de déplacer la pièce de travail pour trouver le lieu de marquage.
Cela signifie dessiner là-bas, Mark là-bas
7. CONCURENCEURS:Pour marquer le stylo
8. Focus Auto:
Lorsque nous marquons des ouvriers avec une hauteur différente, le transducteur de déplacement peut automatiquement détecter la hauteur de la pièce.
Ensuite, la machine sera de haut en bas de la tête laser par elle-même.
Pas besoin de déplacer la tête laser de haut en bas à la main lors du marquage des pièces avec une hauteur différente.
9.3d Focus dynamique:
Principalement USD pour marquer sur la surface courbe;
Marquage de secours; Marquage 3D
