Machine de gravure de marquage Laser à Fiber de positionnement automatique visuel CCD pour Kit de Test de réactif, puce IC de petites pièces électriques

5 0 Commentaires
La machine de marquage laser de positionnement automatique visuel CCD est particulièrement adaptée au marquage sur des pièces ultra haute précision et précieuses qui ne sont pas faciles à positionner à la main, telles que: composants électroniques, puces IC, cartes de circuits imprimées, résistances, petits condensateurs, boutons métalliques, stylos, etc.
Il peut identifier automatiquement la forme et la position de la pièce de travail.
État de disponibilité:
Quantité:
  • Marqueur de laser RF-CCD

  • RAY FINE

  • 845611

CCD Visual Automatic Positioning Fibre Laser Marking Graving Machine pour réactif Kit de test, petite puce IC Pièces électriques


Cette machine peut réaliser l'identification et le positionnement automatique pour le marquage. Il agrandira la zone de marquage, identifiera la zone de forme et de marquage de l'objet dans le logiciel.
Cette machine de marquage laser en fibre de caméra CCD est particulièrement adaptée au marquage sur des pièces ultra haute précision et précieuses qui ne sont pas faciles à positionner à la main, telles que: composants électroniques, puces IC, cartes de circuits imprimées, résistances, petits condensateurs, boutons métalliques, stylos, etc.

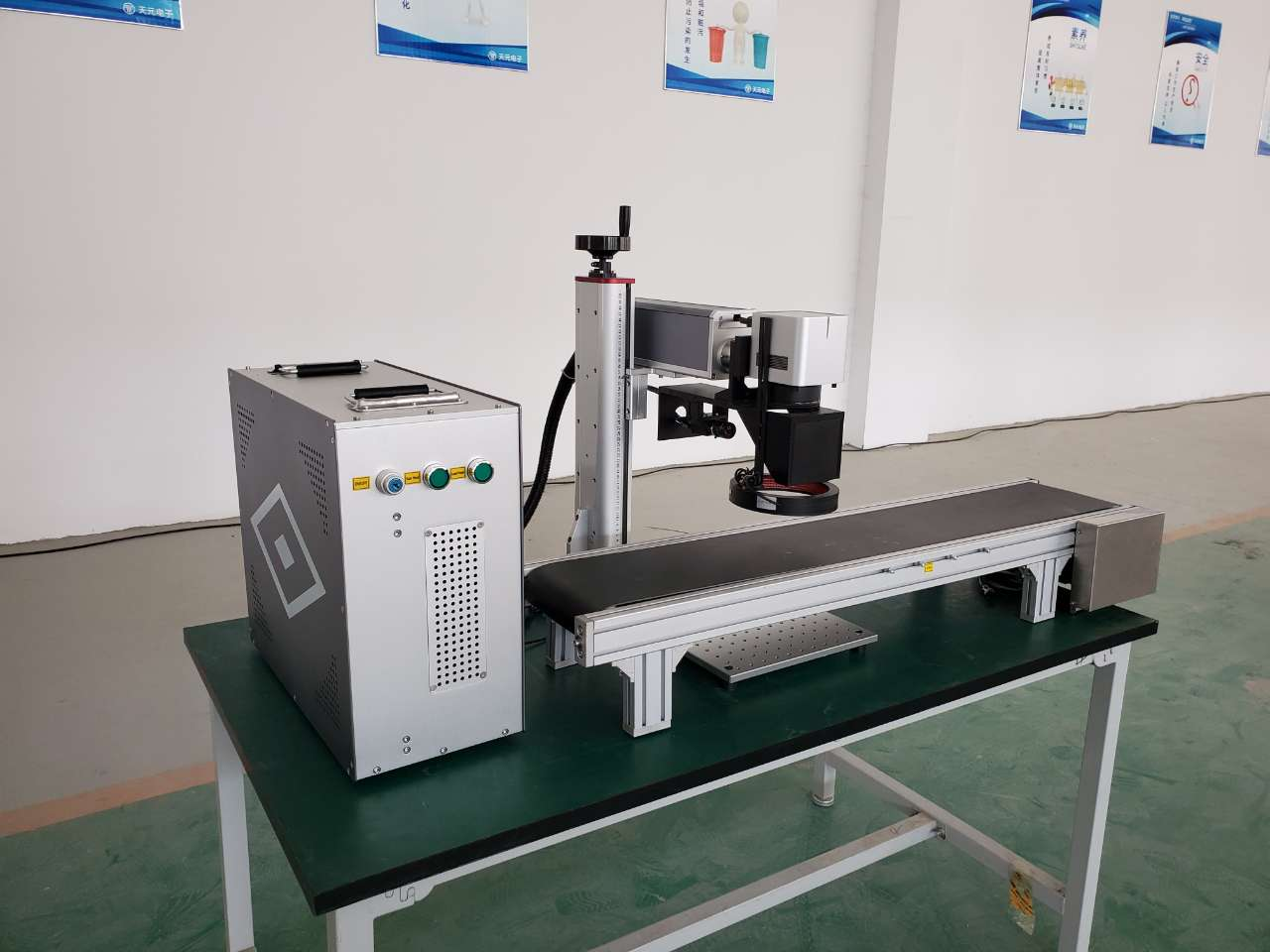

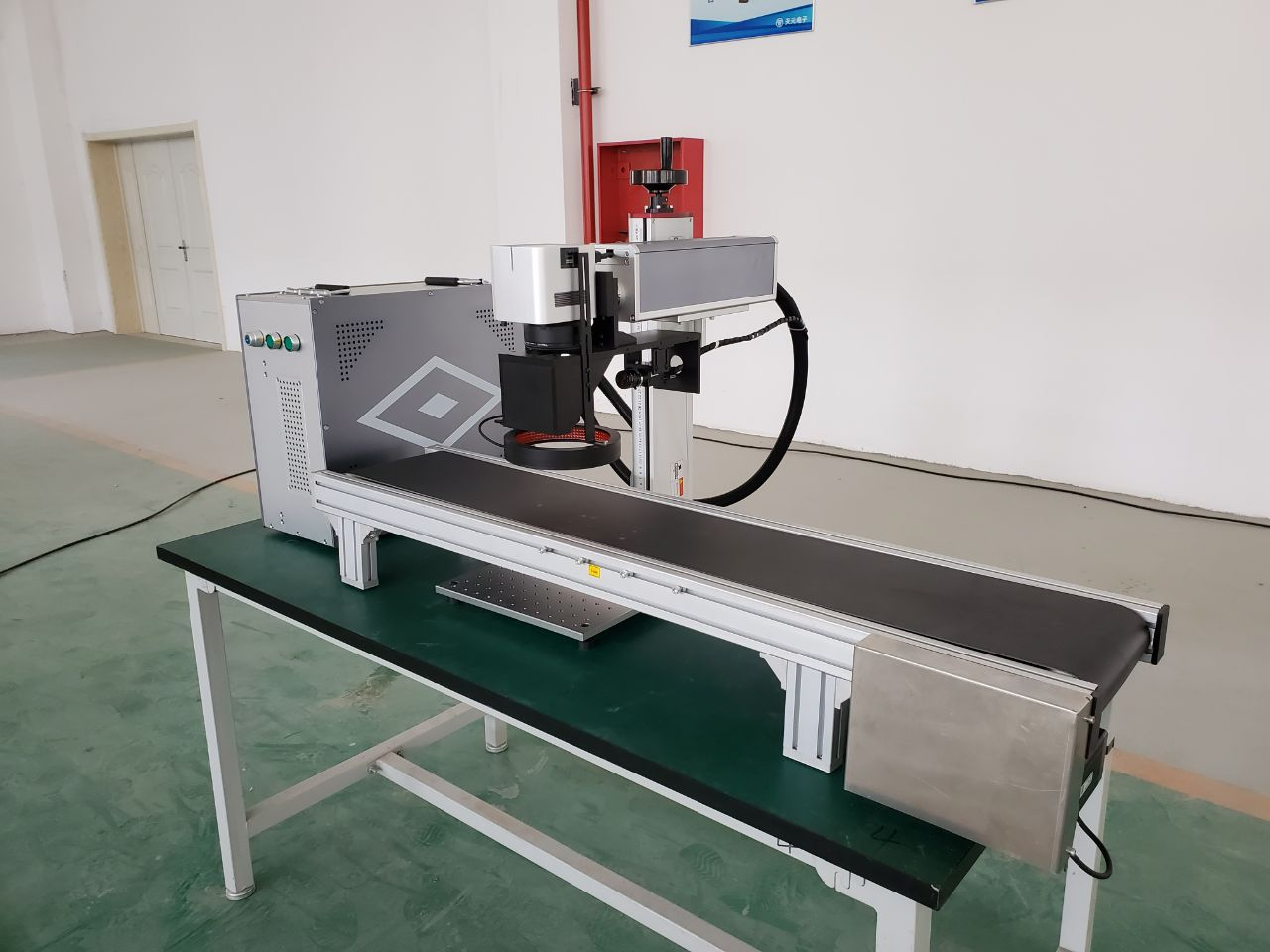

001004

                                                                     Paramètre technique
Modèle RF-F-20W RF-F-30W RF-F-50W
Source laser en fibre JPT MOPA LP
Sortie > 20W /> 30W / 50W

Longueur de câble de livraison

2m

Qualité du faisceau M2

20W / 30W <1,3       50W <1,8
Énergie d'impulsion maximale 20 / 30W: 0,8 MJ     50W: 1,25MJ
Carte principale et logiciel de contrôle Authentique Ezcad (BJJCZ) qui prend en charge XP Win7 / 8/10 32 et 64bits
Longueur d'onde 1064nm

Vitesse de positionnement maximum

8000 mm / s
Zone de marquage 70 × 70/110 × 110/150 × 150/175 × 175/200 × 200/300 × 300 mm (facultatif)

Min. Taille de caractère

0,2 mm

Plage réglable en fréquence

1 ~ 600 kHz

Durée de pouls

200 ns
Diamètre du faisceau 6-7 mm

Tension d'alimentation

AC 110 / 220V ± 10%, 50 / 60Hz
Protection contre la réflexion oui
Polarisation Aléatoire
Style de câble d'alimentation Selon votre demande (norme asiatique / européenne / américaine)

Se concentrer

Double positionnement des points rouges
Refroidissement Refroidissement de l'air
Température de fonctionnement 0 ~ 40 ℃
Dimension de package 75 * 41 * 79cm
Poids brut 65 kg
Certificat CE A approuvé

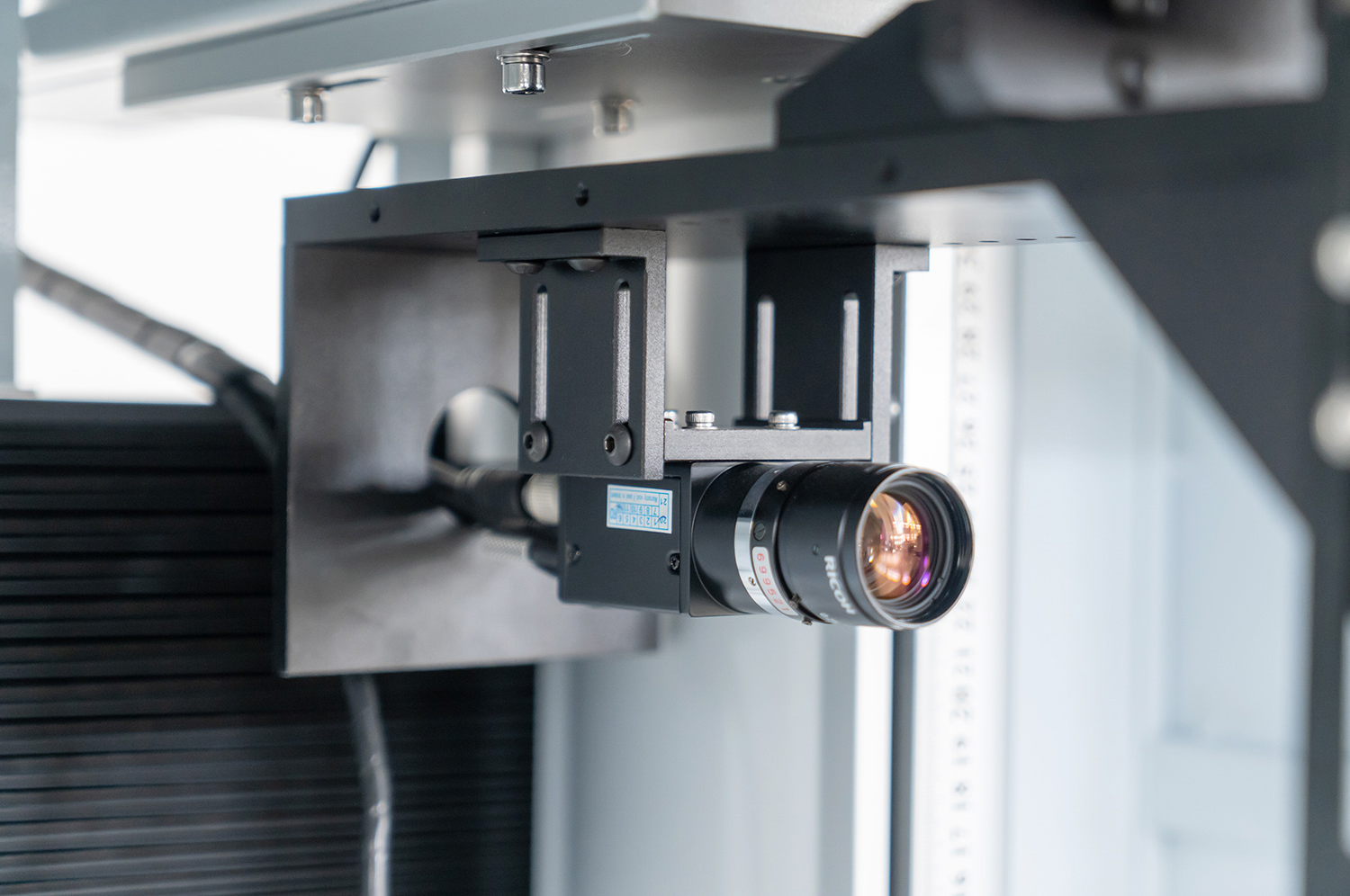

Systerm de positionnement automatique visuel CCD

DSC07322

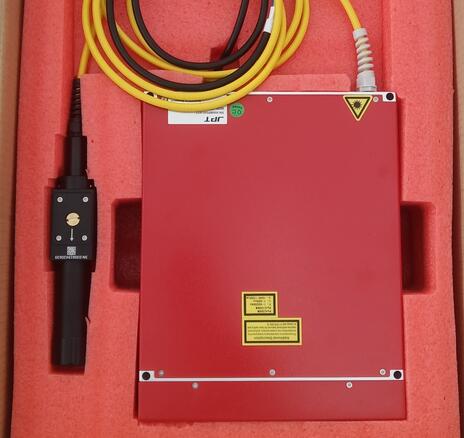

000000









JPT MOPA LP Source laser

Fréquence plus large 1-600 kHz.
Garantie de 2 ans
Chaque pièce a un numéro de série unique et un rapport de test.

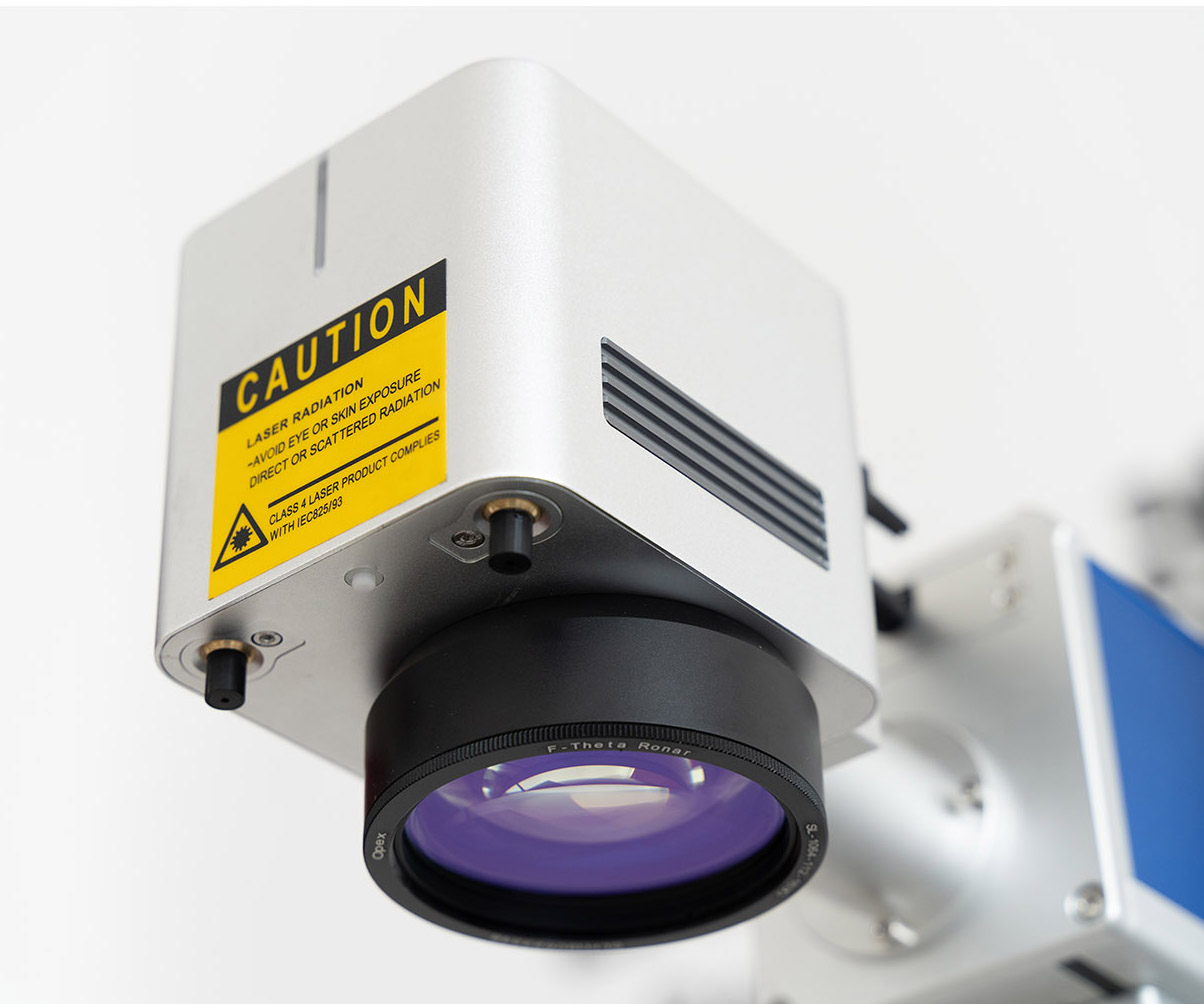

tête de galvo NOUVEAU DIGITA GALVO Scanner Head + F-Theta Lens


Livré avec une double lumière rouge + lampe d'alarme

-Lorsque deux voyants rouges se réunissent, c'est le point de mise au point.

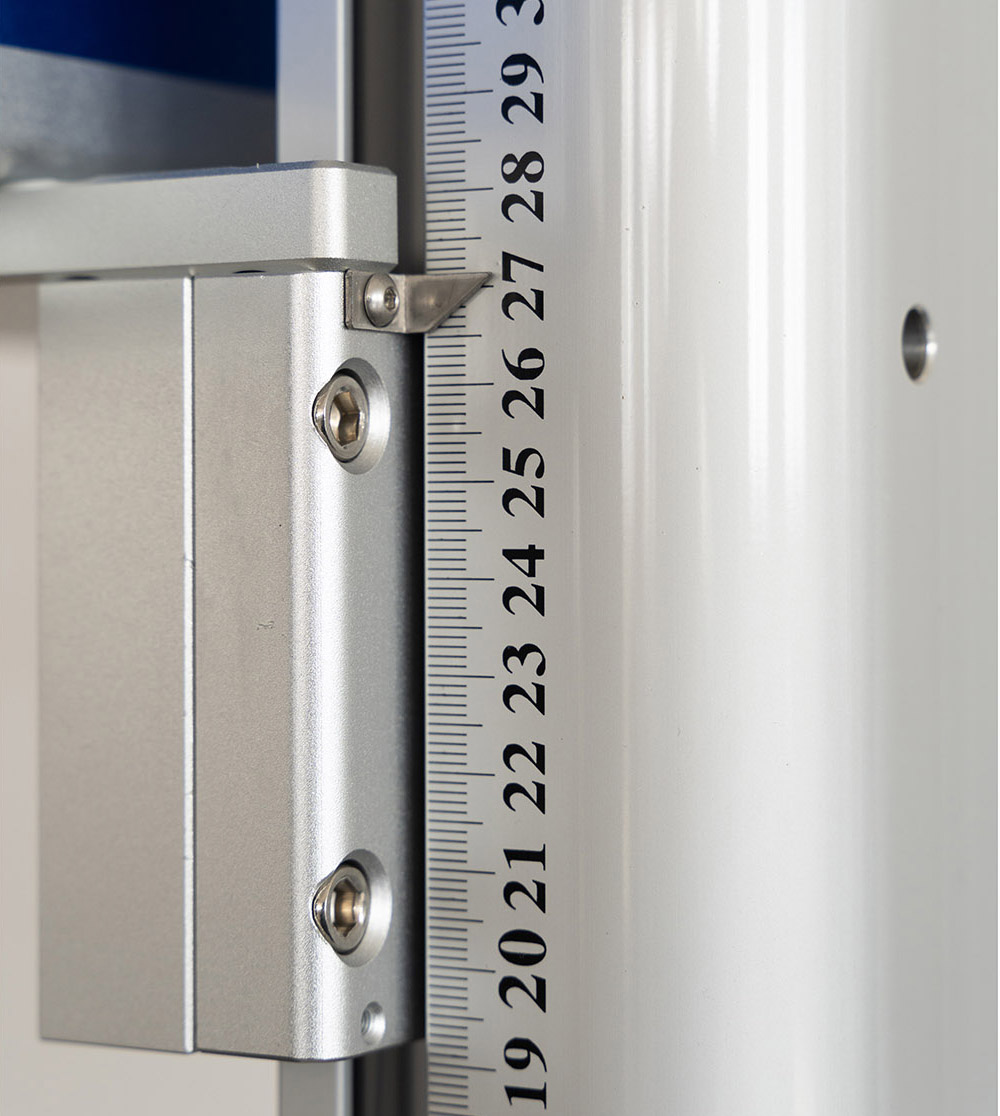

pilier

Colonne de levage de haute qualité, échelle claire

Le corps de la machine entière adopte le processus d'usinage et d'oxydation leader.

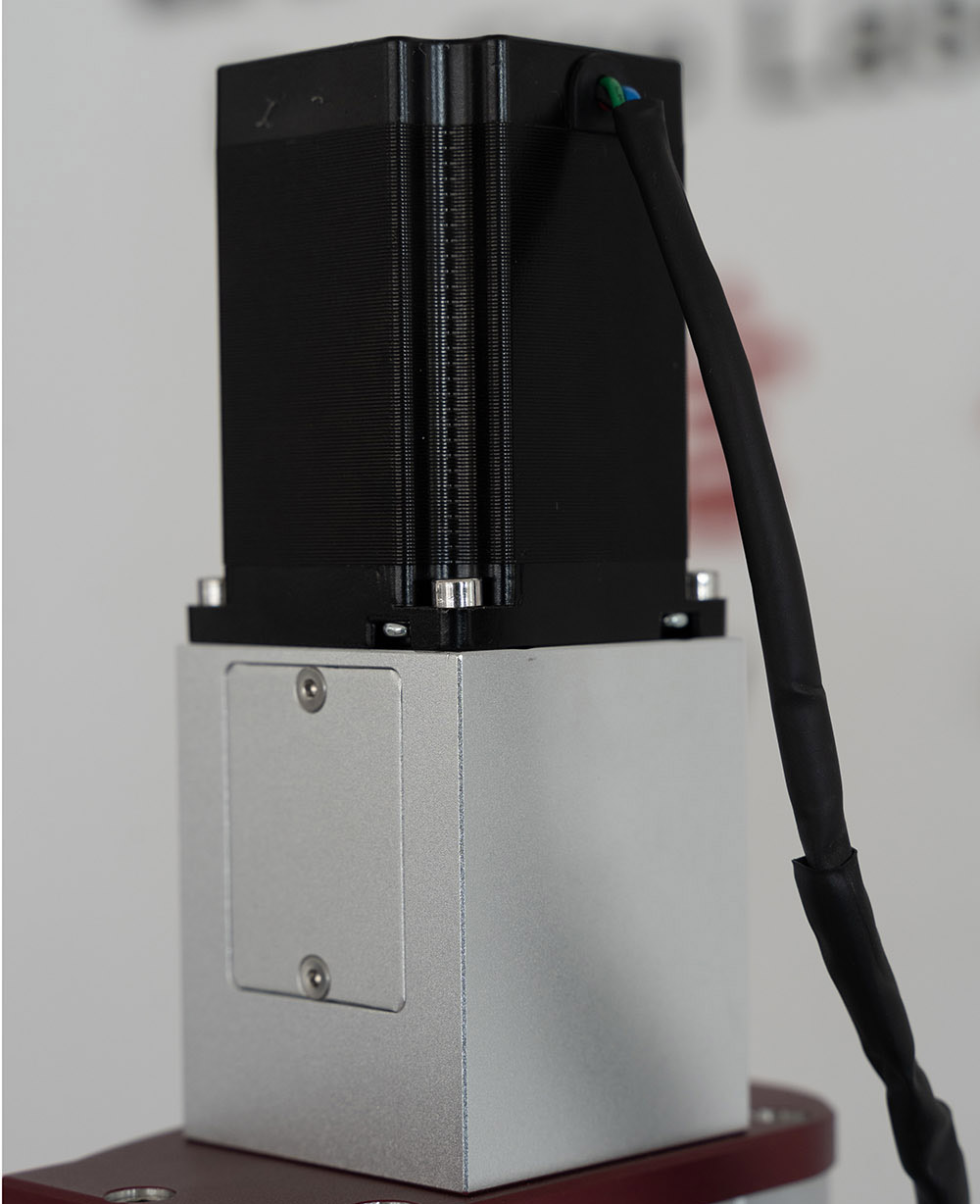

moteur

Axe z motorisé

L'itinéraire laser peut être déplacé vers le haut et vers le bas par moteur pour trouver la concentration.

Échantillons:

HDAEB43AB524A4AE0B5B8F7EEFA9D7BA18

Petites pièces de rechange

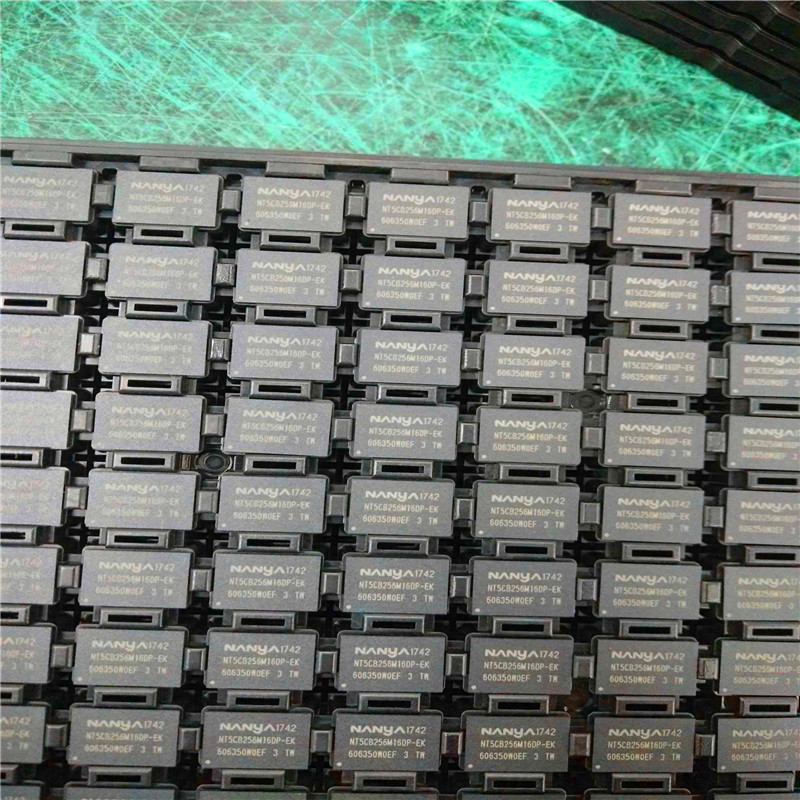

HA000781DD8A14B8CB676643E82BF6DC2E

Puce IC

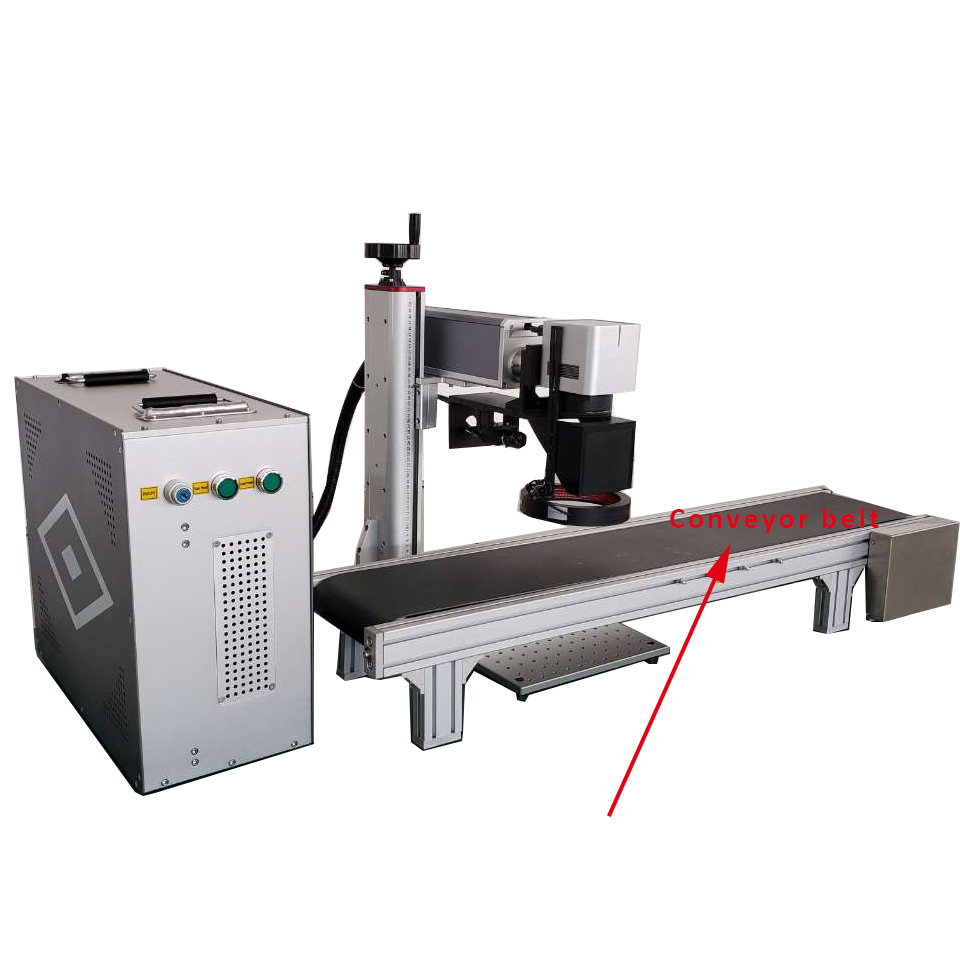

Partie facultative: tapis roulant

photobanque


Plus de détails de détail, n'hésitez pas à nous envoyer un e-mail: sales05@rayfinetech.com, merci :)
