JPT M6 Mopa Portable Mini machine de marquage laser à fibre fendue 30W avec mise au point automatique et position de caméra cyclope

La machine de marquage laser en fibre est le système de marquage laser de nouvelle génération développé avec une technique laser avancée. Il adopte le laser en fibre pour sortir du laser et atteint la fonction de marquage après un système de miroir ioscillant à balayage à grande vitesse. Il a une efficacité de transfert photoélectrique plus élevée. Cette machine adopte le refroidissement de l'air et toute la machine est petite. Le faisceau de sortie est qualifié, haute fiabilité.
État de disponibilité:
Quantité:
  • RF-F-30W
  • RAYFINE TECH

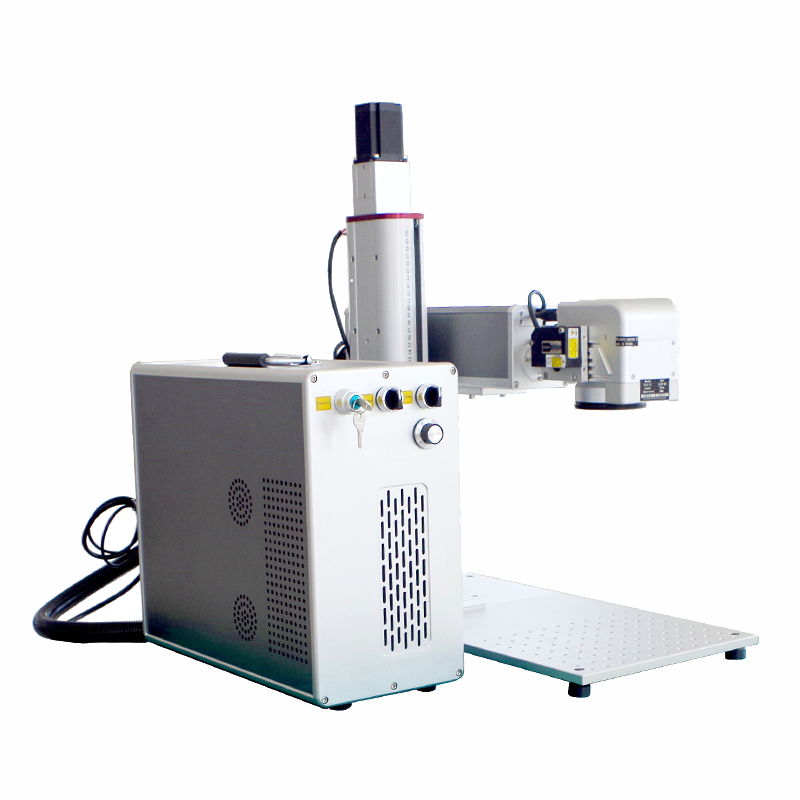

JPT M6 MOPA portable Split Mini Fibre Laser Marking Machine 30W avec Auto Focus et Cyclops Camera Position

未 标题 -3

>> Design spécial

1.Auto Focus :

Lorsque nous marquons des ouvriers avec une hauteur différente, le transducteur de déplacement peut automatiquement détecter la hauteur de la pièce.

Ensuite, la machine sera de haut en bas de la tête laser par elle-même.

Pas besoin de déplacer la tête laser de haut en bas à la main lors du marquage des pièces avec une hauteur différente.

8 自动 对 焦系


2.Cyclops Système de position de la caméra:

Nous pouvons voir la pièce de travail dans les logiciels via la caméra.

Ensuite, nous pouvons définir le point de marquage via un logiciel sur la photo, alors nous n'avons pas besoin de déplacer la pièce de travail pour trouver le lieu de marquage.

Cela signifie dessiner là-bas, Mark là-bas



6 相机 定位 系统





Le laser à fibre pulsé M6 + série M6 + est un nouveau produit de conception. En plus des avantages de la série M1 +, M6 a une largeur d'impulsion du bord, une vitesse de réponse plus élevée et une première utilisabilité d'impulsion.

Il fournit le meilleur choix de laser en fibre pour le marquage des normes industrielles les plus élevés et d'autres applications.



Source laser de fibre JPT M6 Avantages de l'application:

- 1ns ~ 250ns de largeur d'impulsion réglable de large, plus large plage d'application de matériau

- Taux de répétition large pour une application diversifiée

- Excellente qualité de faisceau, excellentes performances de traitement

- Première disponibilité d'impulsions et vitesse de réponse d'impulsion plus rapide, bon choix pour un marquage très précis et fin

- Pas de fuite de lumière, de marquage sûr


>> Application:

1. Marquage fin sur le métal et certains matériaux non métalliques

2 Marquage des couleurs sur l'acier inoxydable

3 et 3 Marquage noir sur l'acier inoxydable et l'aluminium anodisé

4 Gravure en acier de moule

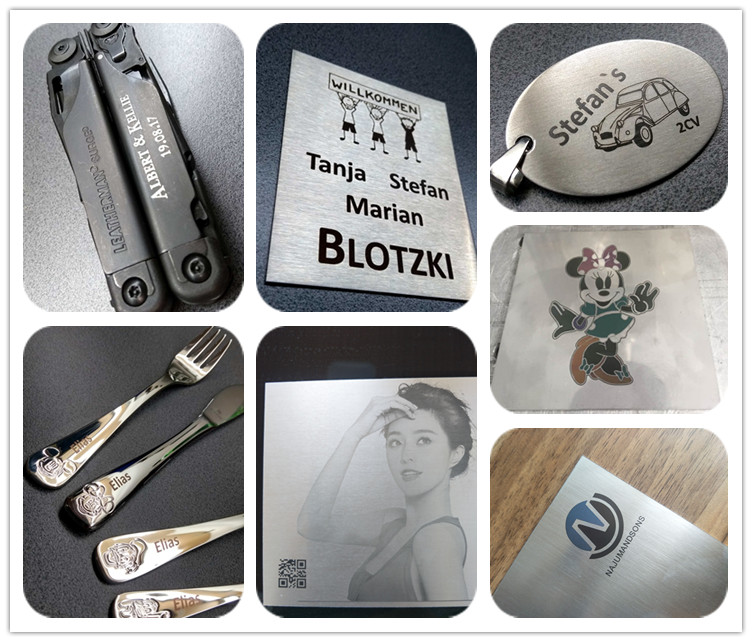

 Échantillons:

Mopa (1) _ 看 图 王 _ 副 本


1. Laser JPT MOPA avec durée d'impulsion réglable avec la meilleure qualité de faisceau laser

2 .Petit Taille, une unité structure et convivial opération.

3 et 3 Doubles points rouges plus faciles à se concentrer.

4. sans entretien et 100 000 heures de longue durée avec une garantie de 3 ans

5 Pièces électriques de qualité.

6. Tête de scan GalVotech de meilleure qualité.

7. Programme de contrôle EZCAD authentique compatible avec Win7 / Win8 / Win10


La source laser, nous pouvons appliquer des marques:

IPG / JPT / RAYCUS / SPI / MAX ETC


Modèle

RF-F-20W

RF-F-30W

RF-F-30W

RF-F-70W

Source laser en fibre

Marque JPT

Ydflp-20w-m6 + -s

Ydflp-30w-m6 + -l1

Ydflp-30w-m6 + -s

Ydflp-70w-m6 + -l1-x

Pouvoir production

20W

30W

30W

70W

Qualité du faisceau M2

<1,3

<1,8

<1,3

<1,8

Énergie d'impulsion maximale

0,5 MJ

0,97MJ

0,5MJ

1,0 MJ

Principale planche et contrôler

Logiciel

Authentique ezcad (bjjcz) qui prend en charge XP Win7 / 8/10

Longueur d'onde

1064nm

Marquage la vitesse

8000 mm / s

Marquage Région

110 mm × 110 mm (facultatif)

Min. linéaire largeur

0,001 mm

Min. Personnage Taille

0,2 mm

Plage de fréquences complètes (kHz)

40 ~ 2000 kHz

31 ~ 2000khz

60 ~ 2000khz

70 ~ 2000khz

Plage réglable en fréquence

1 ~ 2000 kHz

Durée de pouls

1 ~ 250ns

2 ~ 250ns

2 ~ 250ns

2 ~ 250ns

Diamètre du faisceau

7 ± 0,5 mm

6 ± 0,5 mm

7 ± 0,5 mm

6 ± 0,5 mm

Fournir Tension

CA 110 / 220V ± 10%, 50 / 60Hz

Style de câble d'alimentation

Selon votre demande (norme asiatique / européenne / américaine)

Se concentrer

Double positionnement des points rouges

Refroidissement

Refroidissement de l'air

Température de fonctionnement

0 ~ 40 ℃

Dimension de package

LXW XH (MM)

750x410x800  m

Poids brut

55kgs

Certificat FDA / CE

A approuvé



1 滚轴

2 2d 工作 平台

3 旋转 平台


5 聚焦镜

7 传送 带


1. Conseils rotatifs: Utilisé pour le marquage de surface incurvé

2. Tutelle 2DX Y Axe de travail réglable de l'axe peut réaliser un mouvement de très petite position de la pièce via ajuster la table de travail.

Donc, si la position de la pièce de travail a besoin de très petits mouvements, nous n'avons pas besoin de déplacer la pièce de travail, juste pour ajuster le

 Tardage par la poignée de l'axe X et Y

3. ROTATION DE TOURNABLE: Porter la pièce de marquage et en même temps rotation pour atteindre le marquage multi-angle. L'angle de rotation peut être défini arbitrairement en fonction de votre besoin

4.Goggles: Protégez vos yeux

5.lens: les soins de travail peuvent être de 70x70 mm / 110x110 mm / 150x150 mm / 200x200 mm / 300x300 mm pour l'option.

Nous pouvons choisir différentes objectifs de taille dans une seule machine pour différentes œuvres.

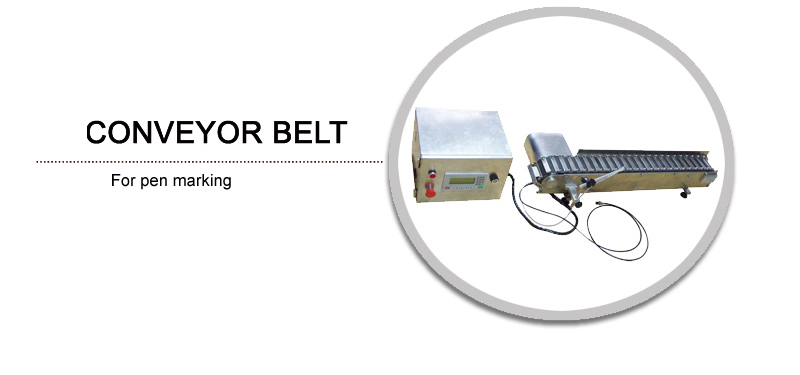

6.Contes de conflit:Pour marquer le stylo
