51.18"X35.43" 1390 RECI W4 CO2 Machine de découpe laser avec refroidisseur CW5200

5 0 Commentaires
1 ) 5. CW5200 Chiller à eau industrielle inclus 6. Tâtoire: Toute de travail électrique, la table de travail peut être de haut en bas> 9,84 \"(25 cm) 7. Tableau de lame en aluminium et table en nid d'abeille
État de disponibilité:
Quantité:
  • RF-1390

  • RAY FINE TECH

51.18 \"x 35.43 \" Machine de coupe laser RECI W4 CO2 avec refroidisseur de l'industrie CW5200

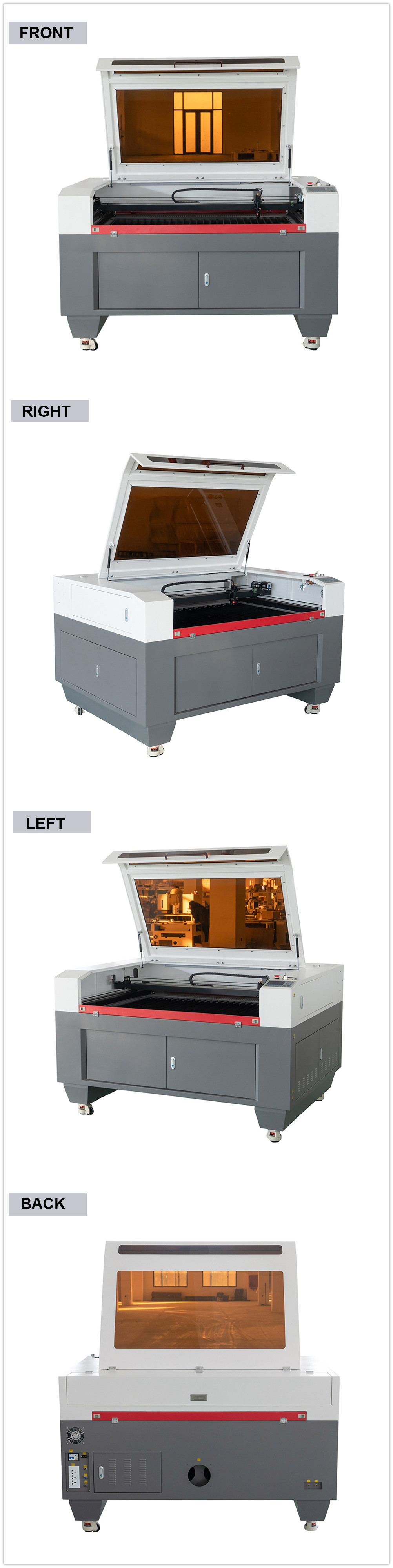

Vues de la machine >>

1390 四 个 方位 拼图 带字

Pièces de haute qualité et conceptions spéciales de cette gravure de coupe laser machine comme suivant >>>>

1. Corps de machine >>>

     Cette machine de coupe laser pourrait être divisé en deux couches et pourrait passer par une porte de 85 cm.

2 Roue foma >>>

 Calme, plus facile à déplacer, forte capacité de chargement et longue durée de vie

1_ 副 本

3.1 Porte d'accès avant et arrière >>>

La porte d'accès avant et arrière peut être ouverte et les matériaux peuvent passer par la porte, de sorte qu'il est très pratique pour le traitement des matériaux plus longs.

3.2 Windows >>>

3 fenêtres transparentes en acrylique spécialement conçues, ce qui facilite considérablement les utilisateurs pour vérifier l'état de fonctionnement de la machine de coupe laser.

 3-1_ 副本 副本


4. Système de contrôle >>>

DSP Great et coupe laser hors ligne Contrôleur RDC6445G; Panneau d'écran tactile intelligent, fonctionnement complet, pratique et efficace, facile à utiliser

5. Tête laser >>>

Tête laser de haute qualité, adoption de conception de chemin de lumière de vol, conception de structure optique unique, petite déviation de chemin optique, stabilité élevée et réglage pratique.

Système de soufflage auxiliaire, qui réduit rapidement la température de la partie de coupe du matériau et empêche le matériau de maculer et de couper la déformation

4_ 副本 副本

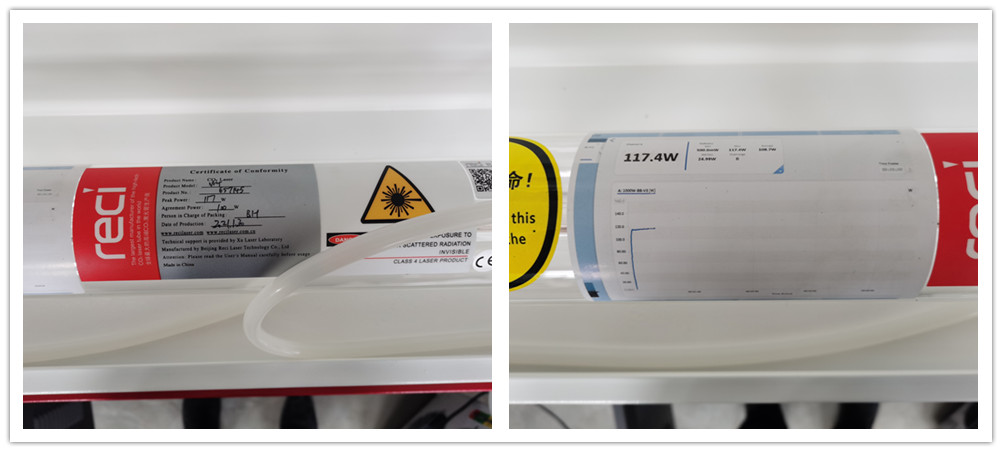

6. Tube laser >>>

Haute   Tube laser REC de qualité avec 10000 heures à perpétuité: Disponible pour la garantie mondiale;

6-1_ 副 本

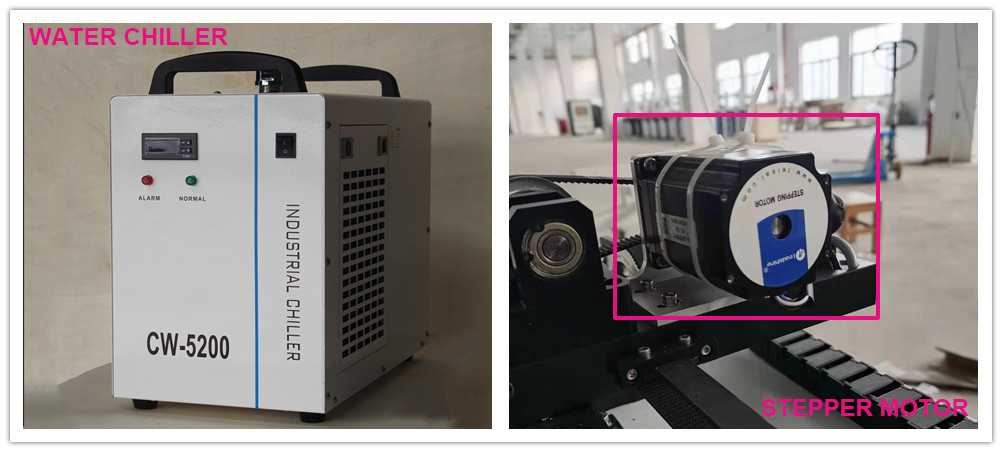

7. refroidisseur d'eau >>>

CW5200 Refrigération efficace du refroidissement en eau, refroidissant efficacement le tube laser, assurant le fonctionnement sûr du tube laser et prolonger la durée de vie du tube laser

8. Moteur pas à pas >>>

 Performance pas à pas en phase de saphine, performances stables et sûres, couple élevé, haute précision, bruit faible et feu doux.

CW5200 文字

9.Focus Lens >>>

Diamètre: 20 mm, longueur de mise au point: 63,5 mm

     Importations américaines de substrats, polissage du bord, transmittance à haute lumière, processus de revêtement renforcé, durable et difficile à éliminer, après La concentration, l'endroit est bien et l'effet de coupe et de gravure est très bon.

dix. GUIDE LINÉAIRE Rails >>>>

Les rails de guide de doublure fabriqués à Taiwan, robustes et durables, à faible frottement, à faible résistance à l'exécution, peuvent améliorer efficacement l'efficacité du travail, les faibles exigences environnementales, fonctionnent dans des environnements difficiles

1624078691 (1) _ 副本 副本


11.Double moteur Plate-forme de levage électrique >>>>

Moteur pas passible de pas sur le bas du pas qui alimente puissance forte pour le haut et vers le bas de la table de travail (la table de travail peut être de haut en bas> 25 cm), adaptée au traitement des pièces à différentes hauteurs, avec une plage de traitement plus large La vitesse de focalisation électrique est rapide, ce qui améliore l'efficacité du travail. Ceintures Levage électrique, haute précision et faible bruit.

11-1_ 副本 副本


Selon différents matériaux de traitement, cette machine laser est équipée de deux tables de travail courantes, qui sont pratiques pour les clients à utiliser à des fins multiples.

12. Tableau en nid d'abeille >>>>

       Convient pour le traitement doux et petit des matériaux, comme le cuir, les vêtements, le tissu, papier ect

13. Tât de travail à lame en aluminium >>>>

 Convient aux matériaux durs et grands, tels que l'acrylique en bois.

12_ 副本 副本


14 1 Lumière LED >>>>

Installez les lumières LED au-dessus de la plate-forme de travail, illuminez la zone de travail, elle peut voir la situation de travail plus clairement et il est avantageux de contrôler la progression du travail et le traitement de la qualité.

14. 2 Positionnement de la lumière rouge >>>>

Utilisez le feu rouge comme indicateur pour confirmer l'emplacement du travail

14.3 Déterminer le commutateur >>>>

Un interrupteur de limite est installé à la fin de l'axe x y pour éviter la collision et protéger la machine.

15 Appareils électroniques et câblage >>>

La disposition des dispositifs électroniques est scientifique et raisonnable pour prévenir l'interférence mutuelle les uns avec les autres;

Le câblage est professionnel et ferme, propre et bien rangé, et la qualité de la conduction est élevée.

139033

16.1 Interrupteur d'arrêt d'urgence >>>>

La machine a un fonctionnement anormal, il peut démarrer l'interrupteur d'arrêt d'urgence, arrêter le travail et protéger la machine.

16.2 Fan de refroidissement >>>>

Dissiper la chaleur pour la boîte de distribution et protéger les composants électriques

16.3 Protecteur de fuite >>>>

Protecteur de fuite pour assurer la sécurité du travail;

16.4 Sockets multiples >>>>

Plusieurs prises pour alimenter les ventilateurs d'échappement, les pompes à air et le refroidisseur d'eau, ce qui le rend plus pratique à utiliser

 19_ 副 本 221

17.Repoir de collecte des déchets de Funnel >>>>

Les déchets tombent dans le tiroir, facile à nettoyer

19_ 副 本 223


Accessoires standard de cette machine de coupe laser de 1200 * 900 mm >>>>>

水箱 拼图

 CW5200 Refroidisseur d'eau         Fun d'échappement 550W             Pompe à air                     Pipe à fumer       clé USB

19_ 副 本

   Commutateur limité             Cable USB           Câble du capteur pour refroidisseur         Câble d'alimentation             Clé à hexagone intérieure

19_ 副 本 2

Câble réseau                 Règle                                   Conduite d'eau                   Serrer                   Souverain focale

initpintu_ 副 本

 Sac de documents                                                 Feuilles adhésives et acryliques à double face léger chemin ajustement


Échantillons de 1390 Cutter laser >>>>

d11f2105-d247-4342-9433-4da892d051cc




Dimension mchine >>>

1

Paramètre technique >>>

Modèle

RF-1390

Lentille de mise au point

USA importée D20mm / FCL63.5 mm

Source de courant

AC220 / 110V ± 10%   50 / 60Hz

Zone de travail

51.18 \"x35.43 \" (1300x900mm)

Quantité de tête laser

1

Puissance laser

Reci w4 100 ~ 120W

Vitesse mobile maximale

1000 mm / s

Contrôle du laser

1-100% Défini à la main ou au logiciel

Table de travail

Table de couteau en aluminium ou table de travail de peigne de miel

Table de travail de haut en bas motorisée

oui

Localiser la précision

<0,01 mm

Personnage de mise en forme

Letter1mm, Chinois 2 mm

Température de fonctionnement

-5 ℃ -35 ℃

Ratio de résolution

4500 dpi

Programme de contrôle

Rdcam (laserwork)

Interface de transfert de données

USB

Environnement système

Win7 / 8/10

Refroidissement

Chiller CW5200 avec système de protection

Format graphique pris en charge

Le fichier quel noyauDessiner,  Photo  boutique, auto-CAD peut identifier

Logiciel compatible

Corrige Dessiner, automatiquement

Épaisseur de coupe

0-20 mm (dépend de différents matériaux)

Séparation des couleurs

Séparation de coupe jusqu'à 256 couleurs

Gravure

oui

Pointeur à points rouges

oui

Sécurité de la porte ouverte

Optionnel

Emballage

Contreplaqué

Dimension de package

77x 57x53 pouces

Poids net

350kgs

poids brut

500 kg


Fonctionnalités >>>

1. Corps de machine de service Heavy avec une bonne rigidité

2.Taiwan Rails de guide linéaire importé avec une bonne précision

3.Laser Programme de contrôle du travail Étude et fonctionnement faciles sans dongle

4. moteur et conducteur de pas de plomb 3 phase à 3 phases

5.Usa lentilles de mise au point importées avec un bon effet de mise au point

6.Quality reci w4 100W avec 10000 heures de vie

7. Chiller en eau CW5200.


Liste d'emballage >>>


IMG_20210323_112514 (2)


 Nom de l'article Quantité
51.18 \"x35.43 \" Machine de coupe laser RECI W4 CO2 1
CW5200 Water Chiller 1
Fun d'échappement 550W 1
Pompe à air                                                                    1
Pipe à fumer 1
Commutateur limité 1
Cable USB                                                            1
 Câble du capteur pour refroidisseur                                    1
 Câble d'alimentation 1
 Clé à hexagone intérieure 1
Réseau                                                                      1
Règle 1
Conduite d'eau                                                                    1
Serrer                                                                1
Souverain focale 1
Sac de documents          1
Feuilles adhésives et acryliques à double face léger chemin ajustement 1
